单晶炉专用滤波补偿装置

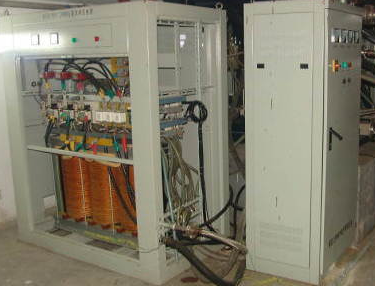

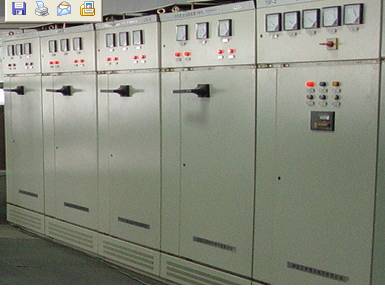

柜体式滤波补偿装置为保证单晶炉正常运行和可靠供电，减少高次谐波对电网的污染，改善设备的运行条件，需要采取滤除谐波电流的措施，同时考虑补偿基波无功功率，根据单晶炉的运行特性，要求谐波治理及无功补偿装置必须具有快速调节功能，我公司针对单晶炉专门设计研发了单晶炉滤波装置。
根据我国有关电网电压质量的标准规定，以及目前国内外在谐波治理方面的研究成果，本产品采用晶闸管动态投切滤波回路的方式（TSF）对单晶炉设备产生的特征谐波分别进行滤除，吸收谐波电流，改善电源的负荷特性，同时补偿基波无功功率，提高电网的功率因数，给用户带来节能效益。主要技术性能
1）电压畸变率和高次谐波电流限制《GB/T14549-93 公用电网谐波》标准范围内。
2）采用接触器无触点自动投切，可以连续频繁投切滤波器组而不影响开关及电容器组的寿命。
3）柜体装设液晶显示屏且实时显示系统的电压、电流、功率因数，投切系统的滤波器组数及补偿电流等数据。
4）补偿后功率因数不低于0.92，动态响应时间小于20ms。
5）低压动态滤波及无功补偿装置能运行在1.1Ue或1.3Ie下。
6）动态滤波及无功补偿装置设有限时速断、过流、操作过电压、欠压、过热保护和报警。
7）安装有自动投切控制器。
8）投切时无暂态冲击、无合闸涌流、无电弧重燃，无需放电即可再投。
9）提高电压水平，消除不平衡负载引起的电压不对称现象。
型号标注：
型号：LDTAL（S）-10-3600/3-AKW
其型号标注的含义是：
1）LDTAL—“深圳绿电”单晶炉专用滤波成套装置；
2）（S）--标注S，为可控硅投切，不标，为接触器投切或手动投切方式；
3）10—电压等级（0.4KV—35KV）；
4）3600/3—安装容量/滤波器组滤波通道数；
5）单套装置生产范围：100Kvar—30000Kvar)；
6）A—电容器组连接方式：A--单星型，B—双星型；
7）K—保护方式：K--开口三角电压保护 L—不平衡电流保护，C—电压差动保护，Q—桥式差动电流保护，Y—不平衡电压保护；
8）W—户外型，G—高原型。
