高压无功补偿成套装置
高压MCR型动态（SVC）无功补偿装置
MCR型动态无功补偿系统由并联固定电容器组（Fixed Capacitor,简称FC）和先进的磁控可调电抗器（MCR）组成。平滑无极地调节磁控电抗器电感量，自动快速跟踪补偿负荷无功、稳定母线电压。该系统控制器采用16位微电脑芯片，能实时检测电网无功和电压参数，对磁控电抗器实施快速、准确控制。
系统构成及工作原理
磁控电抗器控制装置实时测量计算系统有功功率、无功功率、功率因数和母线电压，并调整电抗器的输出容量，使系统在保证母线电压合格的条件下，无功最小。

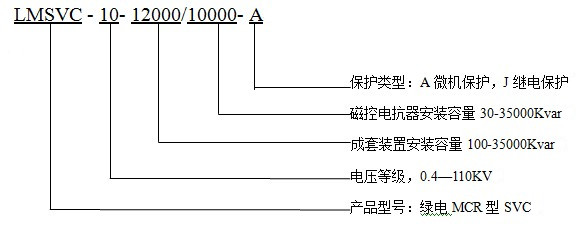

型号及规格范围
技术性能
1）控制器功能
MCR的控制器由32位微处理器进行全数字化控制，具有如下功能：
a）快速检测和计算负载无功
b）根据计算结果对可控电抗器实施快速控制
c）与上位工控机进行通讯
d）液晶大屏幕实时显示：系统电压、电流、有功、无功、功率因数等。
e）提供远方工作站，包括工控机、激光打印机及必要的机辅设施。
2)磁控电抗器

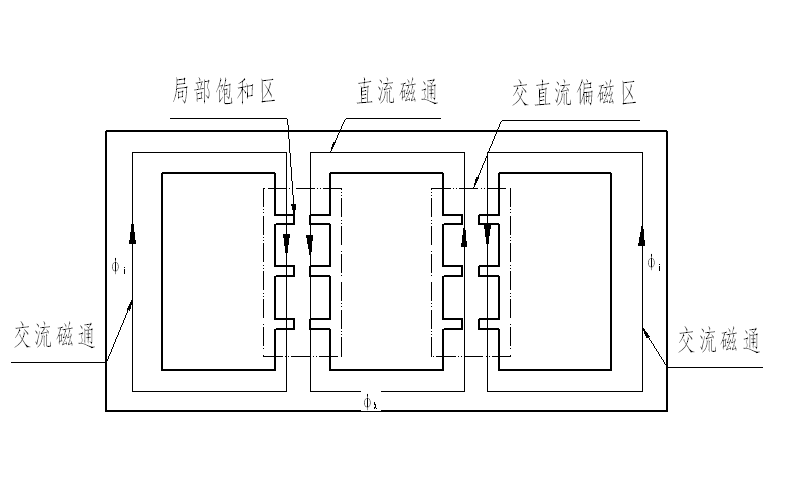

LBKMC系列磁控电抗器采用独特的交直流磁化技术，通过改变电抗器铁芯的磁导率从而平滑无级地调节电抗器的有效电感。
磁控电抗器(MCR)在保持相控电抗器(TCR)优点的同时，克服了TCR电抗器的缺点。采用磁控式，使整个SVC系统可靠性极高，20年免维护。应用自耦合励磁和极限磁饱和先进技术，不仅使所产生的谐波大大减少，而且有功损耗低、响应速度快、无电磁辐射。
采用小范围铁芯交直流偏磁以及偏磁磁路中局部饱和是本技术实现低损耗、降低躁声的关键。采用串联谐振试验技术在工厂对每一台电抗器进行温升试验是本公司对大容量电抗器制造的质量可靠保证。
3）谐波特性
4）伏安特性
5）控制特性
6）性能参数对比
无功调节范围
MCR型SVC成套装置的调节范围根据MCR的安装容量可以分成以下等级：
1）30—500 Kvar： 20—100%可调
2）501—1000 Kvar： 10—100%可调
3）1000 Kvar—以上： 1—105%可调
生产供货范围
1）电压等级：0.4—110KV
2）单台容量：30—35000Kvar
装置的作用
1）提高功率因数，降低系统损耗。
2）阻尼系统振荡，提高阻尼极限，提高输电系统的负载能力。
3）提高电网的电压稳定能力。
4）稳定端点电压，提高变压器与输电线以及其他电器设备的寿命。
5）消除谐波污染，提高系统安全系数，延长设备寿命，降低系统损耗。
6）降低异步机启动、电弧炉运行等本地电网的冲击，提高系统安全性，对于电网容量较小的地区尤其有效。
7）消除电压闪变，专门针对闪变设计的算法，将闪变降至最低水平，提高用户电能质量。
8）扩容。在很多场合安装动态无功补偿装置，可以实现1.2-1.5倍扩容，节约扩容开支。
磁控电抗器型动态无功补偿装置的优点
1）可靠性高、坚实耐用、免维护。寿命可达到20年以上
2）能在恶劣电网工作环境下稳定、可靠工作；
3）可直接运行于 (6~500kV) 电压等级电网，且安装简单、调试方便；
4）无功补偿容量自动无级调节，使补偿效果达到最佳。
外形及安装方式
MCR型动态无功补偿系统由并联固定电容器组（Fixed Capacitor,简称FC）和先进的磁控可调电抗器（MCR）组成。平滑无极地调节磁控电抗器电感量，自动快速跟踪补偿负荷无功、稳定母线电压。该系统控制器采用16位微电脑芯片，能实时检测电网无功和电压参数，对磁控电抗器实施快速、准确控制。
系统构成及工作原理
系统接线示意图
磁控电抗器控制装置实时测量计算系统有功功率、无功功率、功率因数和母线电压，并调整电抗器的输出容量，使系统在保证母线电压合格的条件下，无功最小。
MCR型无功补偿应用
主要技术参数型号及规格范围
技术性能
1）控制器功能
MCR的控制器由32位微处理器进行全数字化控制，具有如下功能：
a）快速检测和计算负载无功
b）根据计算结果对可控电抗器实施快速控制
c）与上位工控机进行通讯
d）液晶大屏幕实时显示：系统电压、电流、有功、无功、功率因数等。
e）提供远方工作站，包括工控机、激光打印机及必要的机辅设施。
2)磁控电抗器
LBKMC系列磁控电抗器采用独特的交直流磁化技术，通过改变电抗器铁芯的磁导率从而平滑无级地调节电抗器的有效电感。
磁控电抗器(MCR)在保持相控电抗器(TCR)优点的同时，克服了TCR电抗器的缺点。采用磁控式，使整个SVC系统可靠性极高，20年免维护。应用自耦合励磁和极限磁饱和先进技术，不仅使所产生的谐波大大减少，而且有功损耗低、响应速度快、无电磁辐射。
采用小范围铁芯交直流偏磁以及偏磁磁路中局部饱和是本技术实现低损耗、降低躁声的关键。采用串联谐振试验技术在工厂对每一台电抗器进行温升试验是本公司对大容量电抗器制造的质量可靠保证。
|
项目 |
响应时间 |
调节范围 |
噪音水平 |
系统温升 |
过载能力 |
|
MCR电抗器 |
100-130mS |
1—105% |
≤68db |
≤55K |
1.35倍长期 |
|
成套装置 |
100-130mS |
10—100% |
≤68db |
≤55K |
1.35倍长期 |

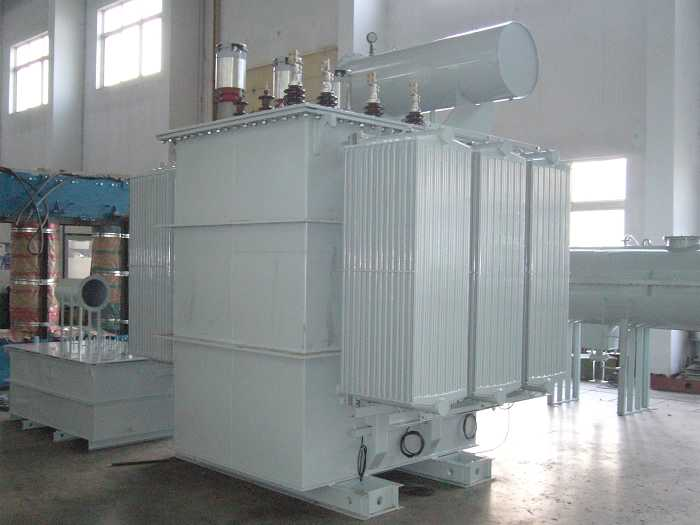

MCR型无功补偿装置外观

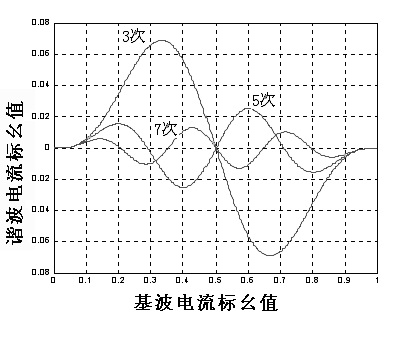

3）谐波特性

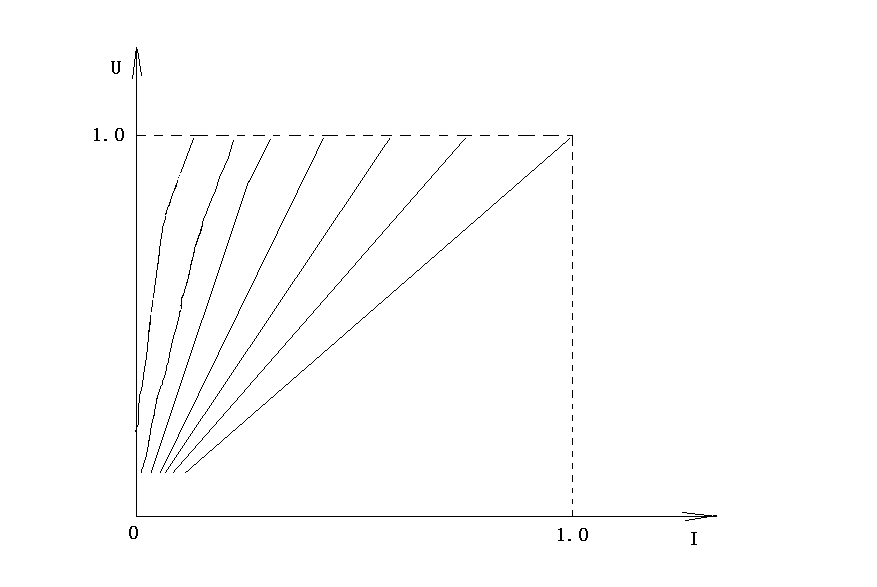

4）伏安特性

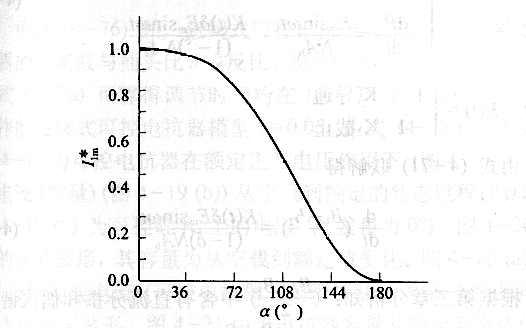

5）控制特性
6）性能参数对比
|
比较项目 |
MCR型SVC |
TCR型SVC |
|
可控硅响应时间 |
小于10ms |
小于10ms |
|
整机响应时间 |
小于120ms |
小于60ms |
|
谐波发生量 |
小,5次<3.0%,7次<1.5%,11次<0.8%,13次<0.3% |
大,5次:5.0%,7次:2.5%, 11次:1.0%,13次:0.7% |
|
可控硅两端承受电压 |
小,勿需串联 |
大,需串联 |
|
可控硅发热 |
小,勿需冷却设备 |
大,需冷却设备 |
|
可控硅安装方式 |
户外箱内 |
户内 |
|
运行维护 |
免维护 |
结构复杂,维护量大 |
|
可靠性 |
平均无故障运行时间为25年 |
可控硅易烧毁 |
|
过载能力 |
1.5倍 |
无 |
|
电磁污染 |
无 |
主电抗器辐射大量交变磁场,对人体有害 |
|
有功损耗 |
平均0.5%~0.8% |
平均0.3% - 0.8% |
|
占地面积 |
小 |
大 |
无功调节范围
MCR型SVC成套装置的调节范围根据MCR的安装容量可以分成以下等级：
1）30—500 Kvar： 20—100%可调
2）501—1000 Kvar： 10—100%可调
3）1000 Kvar—以上： 1—105%可调
生产供货范围
1）电压等级：0.4—110KV
2）单台容量：30—35000Kvar
装置的作用
1）提高功率因数，降低系统损耗。
2）阻尼系统振荡，提高阻尼极限，提高输电系统的负载能力。
3）提高电网的电压稳定能力。
4）稳定端点电压，提高变压器与输电线以及其他电器设备的寿命。
5）消除谐波污染，提高系统安全系数，延长设备寿命，降低系统损耗。
6）降低异步机启动、电弧炉运行等本地电网的冲击，提高系统安全性，对于电网容量较小的地区尤其有效。
7）消除电压闪变，专门针对闪变设计的算法，将闪变降至最低水平，提高用户电能质量。
8）扩容。在很多场合安装动态无功补偿装置，可以实现1.2-1.5倍扩容，节约扩容开支。
磁控电抗器型动态无功补偿装置的优点
1）可靠性高、坚实耐用、免维护。寿命可达到20年以上
2）能在恶劣电网工作环境下稳定、可靠工作；
3）可直接运行于 (6~500kV) 电压等级电网，且安装简单、调试方便；
4）无功补偿容量自动无级调节，使补偿效果达到最佳。

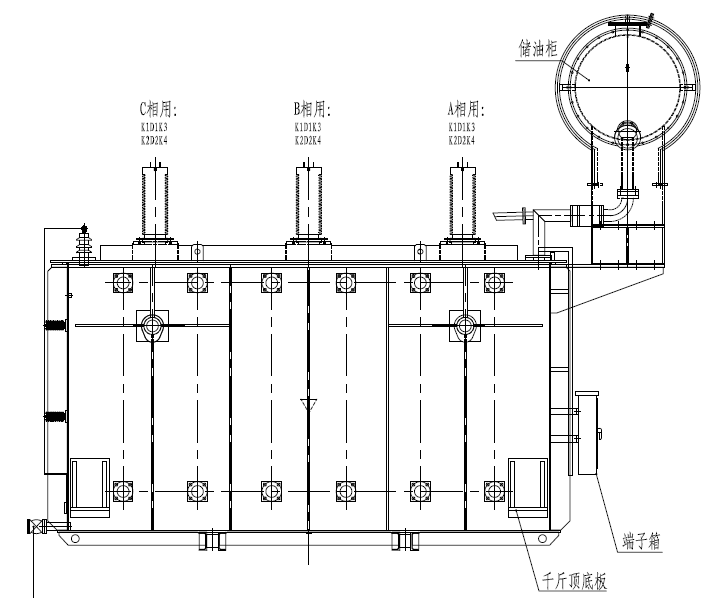

外形及安装方式

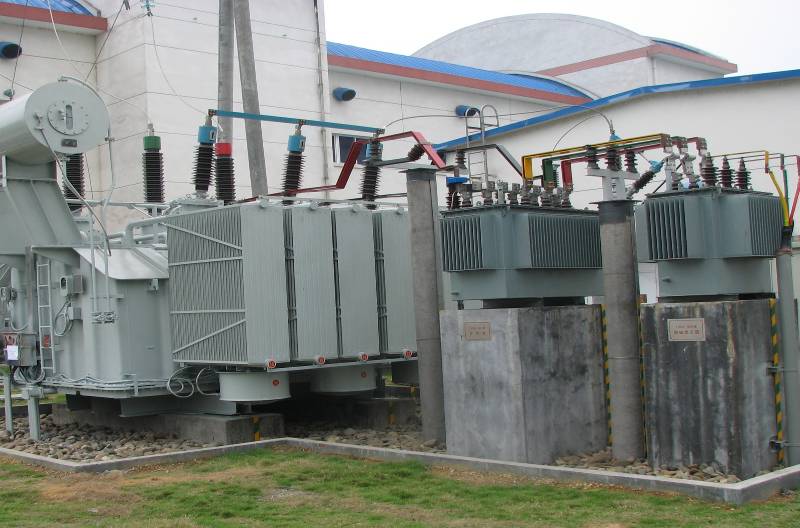

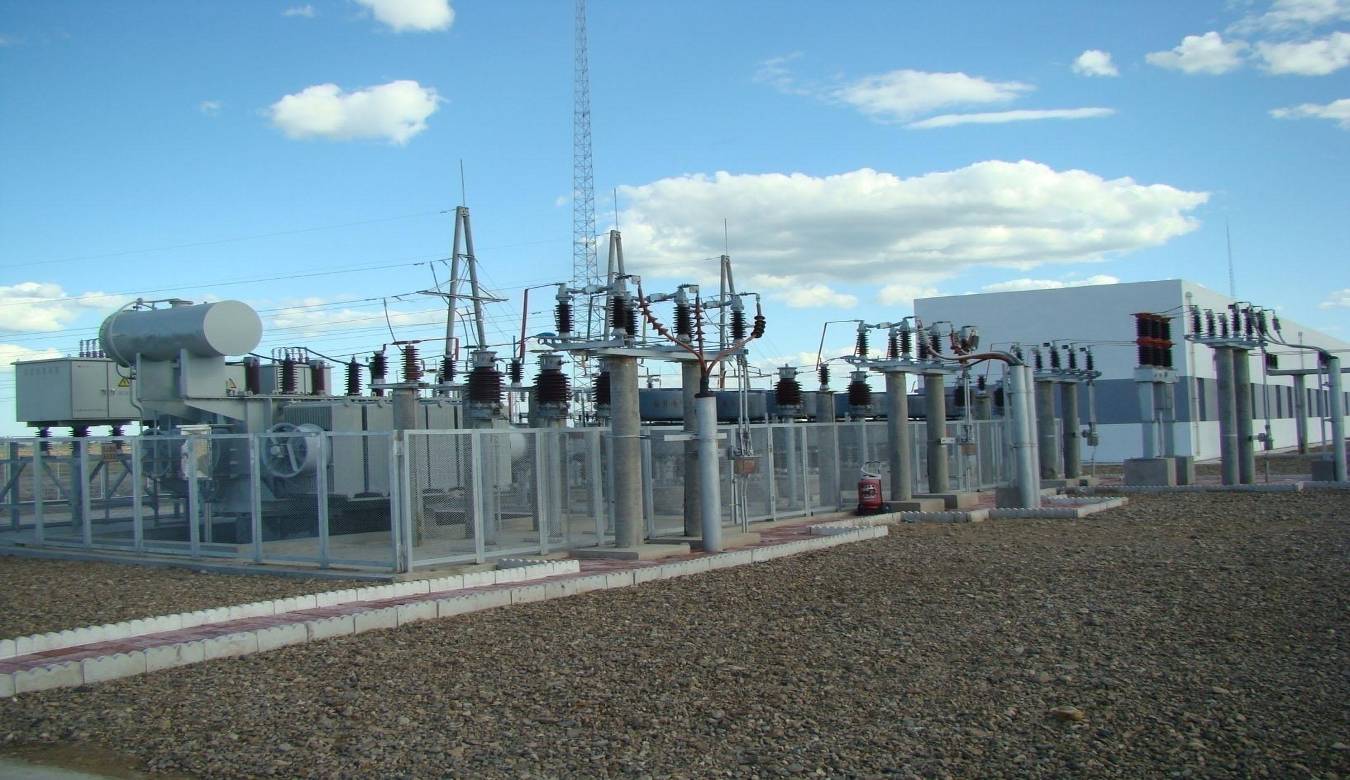

典型应用图
