低压无功补偿成套装置
用途
LWZJ系列低压无功补偿柜用于低压电网的无功功率补偿，以提高电网功率因数，降低线路损耗，改善电能质量。该系列低压无功补偿柜以智能型无功功率控制器为核心，利用电容型接触器作为电容器组的投切器件，根据电网功率因数自动进行投切电容，确保电网始终具有较高的功率因数。LWZJ型低压无功补偿柜的补偿元件为电容器，可用于谐波不高的场合；
使用条件
1）环境温度：-25℃～+45℃ 。
2）相对湿度：不超过90%。
3）周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
4）海拔高度：不超过2000m。
5）安装地点无剧烈振动及颠簸，安装倾斜度不大于5度。
执行标准
IEC439 《低压成套开关设备和控制设备》
GB7251 《低压成套开关设备》
GB3983.1-89《低电压并联电容器》
GB12747-91 《自愈式低电压并联电容器》
结构特点
本类型无功补偿柜内部主要元器件有电容器、刀熔开关、熔断器、接触器、控制器等组成。
柜体面板上有功率因数表、电流表、电压表、转换开关等，方便用户进行实时观测和手动/自动投切转换；柜体顶部或背面设有散热用的风机（可选），由温控开关控制，面板上具有控制风机的手动/自动转换开关。
柜体采用优质冷轧钢板制成，平整性好，外表面作喷塑处理，防腐能力强；内部框架采用镀锌钢板或铝锌钢板，确保较好的支撑能力和防腐性。
保护功能齐全：有短路、过载、过压、欠压、缺相等保护；各项参数设定方便；当外部有相关故障发生时自动退出运行，送电后自动恢复运行。
技术参数
1） 额定电压：220V，380V，660V，1000V
2） 额定频率：50Hz
3） 额定补偿容量：30～1000kvar
4） 运行电压范围：0.8～1.1Un
5） 电容器接线方式：“△”或“Y”。
6） 测量误差：电压：±0.5% 电流：±1.0% 无功：±1.0%。
7） 投切方式：自动循环投切、编码投切、线性投切。
8） 投切延时：0～999秒可调。
9） 最大允许过电流：1.30倍频定电流。
10）控制路数： 1~16。
11）功率因数：滞后0.001-超前0.001(精度0.5级)

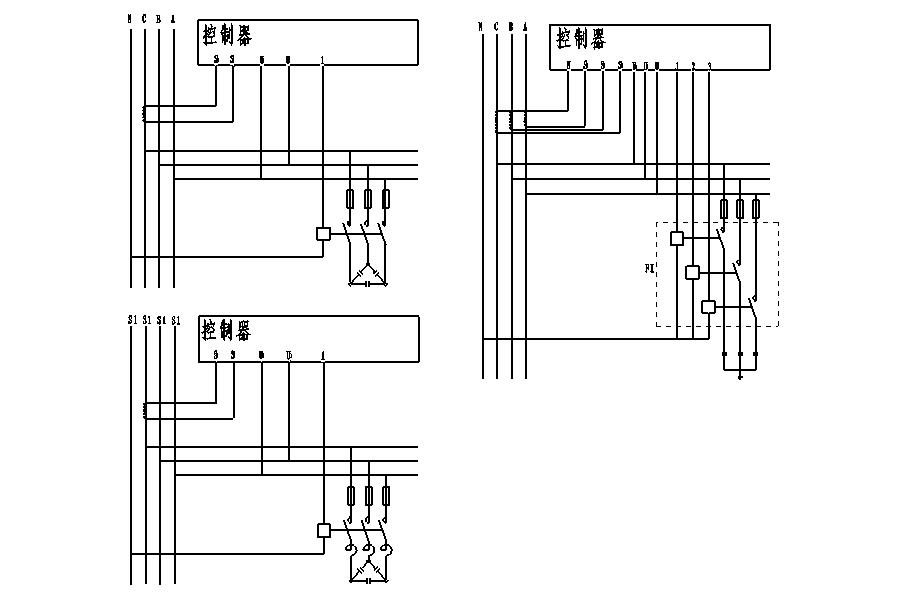

典型电气连接原理图
型号标注
型号：LWZJ -0.4- 360/ 12- W
各符号标注的含义：
1）LWZ—我公司生产的低压分组自动投切无功补偿装置
2）J—接触器投切（F-复合开关投切，K-可控硅投切）
3）0.4—标称电压0.4—1.0Kv
4）360/12—整套装置安装容量/投切路数
5）W—户外式，户内不标
典型型号技术数据及外形尺寸
1）基本技术参数
LWZJ 系列（无功自动补偿）主要技术数据
注：上表所列的外形尺寸为本公司的常规尺寸，可以根据所装元件不同及用户的需要做出适当改动。
2）工作原理
LWZJ系列电能质量监控及低压无功自动补偿装置, 通过柜内装设的自动无功补偿控制器的动作, 自动地控制柜内并联电容器组的投入和切除, 使电网的无功消耗保持在最低状态, 从而提高电网电压质量, 减少输电系统和变压器的损耗。同时也可以通过转换开关对并联电容器组的投切进行手动的控制。达到调节系统电压，节约能源的目的。
LWZJ系列低压无功补偿柜用于低压电网的无功功率补偿，以提高电网功率因数，降低线路损耗，改善电能质量。该系列低压无功补偿柜以智能型无功功率控制器为核心，利用电容型接触器作为电容器组的投切器件，根据电网功率因数自动进行投切电容，确保电网始终具有较高的功率因数。LWZJ型低压无功补偿柜的补偿元件为电容器，可用于谐波不高的场合；使用条件
1）环境温度：-25℃～+45℃ 。
2）相对湿度：不超过90%。
3）周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
4）海拔高度：不超过2000m。
5）安装地点无剧烈振动及颠簸，安装倾斜度不大于5度。
执行标准
IEC439 《低压成套开关设备和控制设备》
GB7251 《低压成套开关设备》
GB3983.1-89《低电压并联电容器》
GB12747-91 《自愈式低电压并联电容器》
结构特点
本类型无功补偿柜内部主要元器件有电容器、刀熔开关、熔断器、接触器、控制器等组成。
柜体面板上有功率因数表、电流表、电压表、转换开关等，方便用户进行实时观测和手动/自动投切转换；柜体顶部或背面设有散热用的风机（可选），由温控开关控制，面板上具有控制风机的手动/自动转换开关。
柜体采用优质冷轧钢板制成，平整性好，外表面作喷塑处理，防腐能力强；内部框架采用镀锌钢板或铝锌钢板，确保较好的支撑能力和防腐性。
保护功能齐全：有短路、过载、过压、欠压、缺相等保护；各项参数设定方便；当外部有相关故障发生时自动退出运行，送电后自动恢复运行。
技术参数
1） 额定电压：220V，380V，660V，1000V
2） 额定频率：50Hz
3） 额定补偿容量：30～1000kvar
4） 运行电压范围：0.8～1.1Un
5） 电容器接线方式：“△”或“Y”。
6） 测量误差：电压：±0.5% 电流：±1.0% 无功：±1.0%。
7） 投切方式：自动循环投切、编码投切、线性投切。
8） 投切延时：0～999秒可调。
9） 最大允许过电流：1.30倍频定电流。
10）控制路数： 1~16。
11）功率因数：滞后0.001-超前0.001(精度0.5级)
典型电气连接原理图
型号标注
型号：LWZJ -0.4- 360/ 12- W
各符号标注的含义：
1）LWZ—我公司生产的低压分组自动投切无功补偿装置
2）J—接触器投切（F-复合开关投切，K-可控硅投切）
3）0.4—标称电压0.4—1.0Kv
4）360/12—整套装置安装容量/投切路数
5）W—户外式，户内不标
典型型号技术数据及外形尺寸
1）基本技术参数
LWZJ 系列（无功自动补偿）主要技术数据
|
型 号 |
补偿容量(kvar) |
投切元件 |
外 形 尺 寸（mm） |
备 注 |
||
|
宽 |
深 |
高 |
||||
|
LWZJ 0.4-30/2 |
30 |
接触器 |
500 |
500 |
1200 |
装置既可装于户外，也可装于户内 |
|
LWZJ 0.4-30/3 |
30 |
|||||
|
LWZJ0.4-40/2 |
40 |
|||||
|
LWZJ0.4-40/4 |
40 |
600 |
500 |
1200 |
||
|
LWZJ0.4-50/4 |
50 |
|||||
|
LWZJ0.4-60/4 |
60 |
|||||
|
LWZJ0.4-80/4 |
80 |
|||||
|
LWZJ0.4-100/5 |
100 |
|||||
|
LWZJ0.4-120/6 |
120 |
600 |
600 |
1800 |
||
|
LWZJ0.4-140/7 |
40 |
|||||
|
LWZJ0.4-160/8 |
160 |
|||||
|
LWZJ0.4-180/9 |
180 |
800 |
600 |
1800 |
||
|
LWZJ0.4-200/10 |
200 |
|||||
|
LWZJ0.4-300/10 |
300 |
800 |
800 |
1800 |
||
|
LWZJ0.4-400/10 |
400 |
1000 |
1000 |
1800 |
||
|
LWZJ0.4-500/10 |
500 |
1000 |
1000 |
2200 |
||
2）工作原理
LWZJ系列电能质量监控及低压无功自动补偿装置, 通过柜内装设的自动无功补偿控制器的动作, 自动地控制柜内并联电容器组的投入和切除, 使电网的无功消耗保持在最低状态, 从而提高电网电压质量, 减少输电系统和变压器的损耗。同时也可以通过转换开关对并联电容器组的投切进行手动的控制。达到调节系统电压，节约能源的目的。
