TCR型动态（SVC）无功补偿
工作原理
SVC接入系统中，电容器提供固定的容性无功Qc，补偿电抗器通过的电流决定了补偿电抗器输出感性无功QTCR 的大小，感性无功和容性无功相抵消，只要能做到系统无功Qn = Qv(系统所需) - Qc + QTCR = 常数(或0)，则能实现电网功率因数 = 常数。相应系统电压几乎可不发生波动，关键是准确控制晶闸管的触发角，得到所需的流过补偿电抗器的电流，晶闸管变流装置和控制系统能够实现这个功能，采集母线的无功电流值和电压值，合成无功值，和所设定的恒无功值(可能是0)进行比较，计算得触发角大小，通过晶闸管触发装置使晶闸管流过所需电流，对于不对称负荷，可实现分相调节，消除负序电流，平衡三相电网。

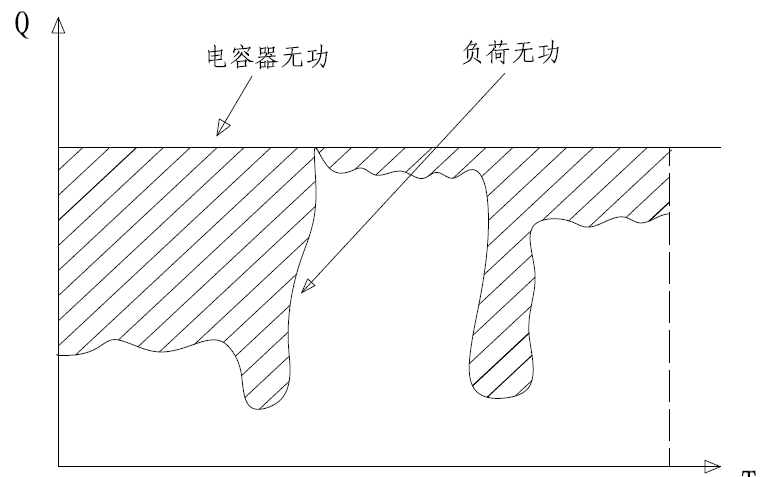

下图是负荷曲线与补偿曲线图，图中阴影部分为电抗器输出的无功，补偿后的总无功为零或略大于零（感性）。

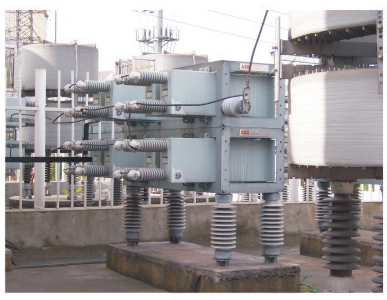

系统主要构成
1）全数字控制柜；2）晶闸管阀组；3）主电抗器；4）冷却系统。
生产范围
1）电压等级：6KV—35KV；2）安装容量：1000-30000Kvar。

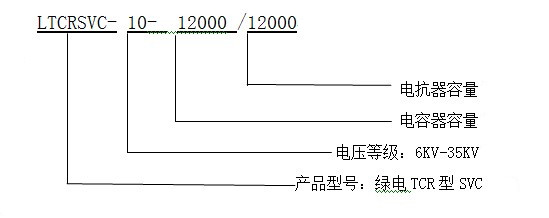

型号标注
装置简介
1）基于DSP的全数字控制系统，具有运算速度快、处理数据量大，进行实时控制计算。
2）采用柜式结构，实现外来干扰屏蔽，抗干扰能力优越。
3）控制整个系统的运行。
4）采用卧式结构，晶闸管叠装压接式，纯水冷却（或风冷）、内取能、内阻尼、空气绝缘、BOD保护。
5）晶闸管选用ABB优质产品，电气性能良好，串联使用控制电抗器的投入与切除。
6）主电抗器，通过晶闸管阀组连接到SVC系统中，成为SVC最重要的部分。
7）电抗器为空芯、干式、铜线或铝线环氧固化型，线形度高、噪音小、动热稳定性好，绝缘强度高，散热好。
8）通过晶闸管的相位控制达到动态无功补偿的目的。
9）主要设备采用国外著名公司进口元件，主循环泵、等离子交换机、精密过滤器等核心机构采用不锈钢316L材质。
10）PLC程序控制，保护、报警功能完备。
11）无腐蚀，无污染，符合环保要求。
技术特点
1）动态响应时间快，实现无级平滑调节。
2）采用基于DSP的全数字化控制，动态响应时间小于10ms。
3）运行可靠，保护措施齐全，维护量小。
4）系统信息传递采用光缆传递，光电方式转换，抗干扰能力好。
5）控制灵活，调节方式多样。
6）可按无功电压或无功功率投切，可手动/自动转换，分相投切。
7）采用封闭纯水冷却系统，冷却效率高，运行可靠。
8）可以实现电能质量根本优化。
9）装置投运后功率因数可达0.95以上，消除电压波动及闪变，三相平衡符合国际标准。
